Enkel glidende vertikal sprøytestøpemaskin

Introduksjon:

Den vertikale sprøytestøpemaskinen med enkelt lysbilde er en spesiell vertikal sprøytestøpemaskin. Kjernefunksjonen er "single-slide" forminstallasjonssystemet. Den øvre formen er festet og den nedre formen glir ut. Formen åpnes og lukkes og produktet fjernes ved bevegelse av lysbildet. Den vertikale sprøytestøpemaskinen med enkelt lysbilde er egnet for støping av ulike plastmaterialer, spesielt ved presisjonssprøytestøping og innleggsstøping.

SE MER

Utskjæring av sprøytestøpemaskin: vertikal vs horisontal strukturveiledning 2026-Aug-07
Skjær en sprøytestøpemaskin ned på midten, og utsnittet viser nøyaktig hvordan polymerpellets blir ferdige deler: hvor skruen smelter og injiserer materiale, hvordan formen holdes lukket under tonnasje, og hvordan delen støtes ut etter avkjøling. For ingeniører, innkjøpsteam og vedlikeholdspersonell er dette inte...
Strømforbruk for sprøytestøping: reelle data og kostnadskutt 2026-Jul-31
Reduserer sprøytestøpemaskin strømforbruk er ikke et spørsmål om gjetting, men om nøyaktig beregning og maskinvalg. Bransjedata bekrefter at energikostnadene utgjør opptil 30 % av totale produksjonskostnader i et typisk støpeanlegg. En standard hydraulisk sprøytestøpemask...
Hydraulisk vs elektrisk sprøytestøpemaskin: En datadrevet beslutningsveiledning 2026-Jul-24
Hvis du trenger et klart svar akkurat nå: an elektrisk sprøytestøpemaskin reduserer vanligvis energiforbruket med 40–70 %, forbedrer repeterbarheten til ±0,01 mm og sykler 15–25 % raskere enn en sammenlignbar hydraulisk maskin, men den koster 30–50 % mer på forhånd. Hydraulis...

Strømlinjeformet og effektiv struktur	Den faste glideformdesignen forenkler den mekaniske strukturen samtidig som den sikrer driftsstabilitet, reduserer feilfrekvensen og senker vedlikeholdskostnadene.
Utmerket plassutnyttelse	Det kompakte karosseriet reduserer fotavtrykket betydelig, noe som gjør det spesielt egnet for produksjonsmiljøer med begrenset plass som små verksteder eller produksjonslinjeoppsett med høy tetthet.
Kan tilpasses flere scenarier	Den åpne vertikale strukturen støtter ulike behov for innsatsstøping (som metallinnsatser, elektroniske komponenter, etc.), og produksjonsoppgaver kan raskt byttes uten komplekse modifikasjoner.
Praktisk menneske-maskin-samarbeid	Det intuitive betjeningsgrensesnittet og utformingen av lysbildetypen letter manuell lasting og lossing. Den er også kompatibel med automatisering av robotarmer og kan enkelt oppgraderes til halvautomatiske/helautomatiske produksjonsceller, noe som balanserer effektivitet og fleksibilitet.
Produksjonseffektivitet	Injeksjons-/kjøleprosesser drives parallelt, noe som resulterer i høy produksjonstakt
Automatiseringsintegrasjon	Standardisert robotarmgrensesnitt for å lette automatiseringstransformasjon
Utmerket kostnadseffektivitet	Mens den beholder automatiserte utvidelsesmuligheter på grunnlag av en forenklet struktur, tar den hensyn til den økonomiske gjennomførbarheten av små og mellomstore batchproduksjoner og potensialet for fremtidig kapasitetsøkning, med en betydelig avkastning på investeringen.

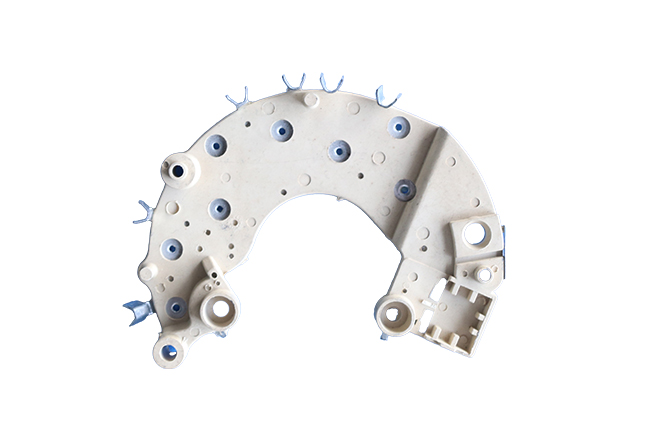

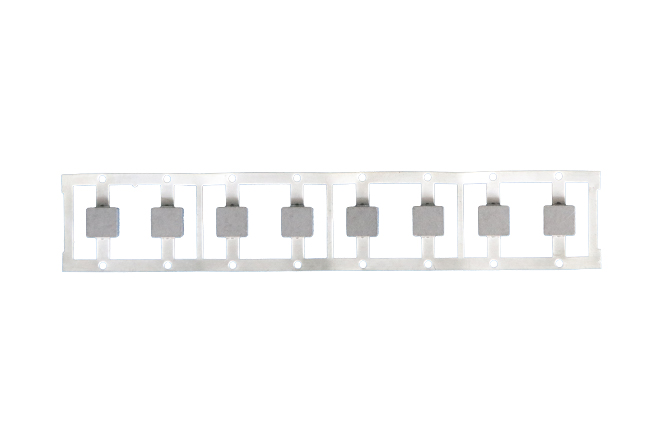

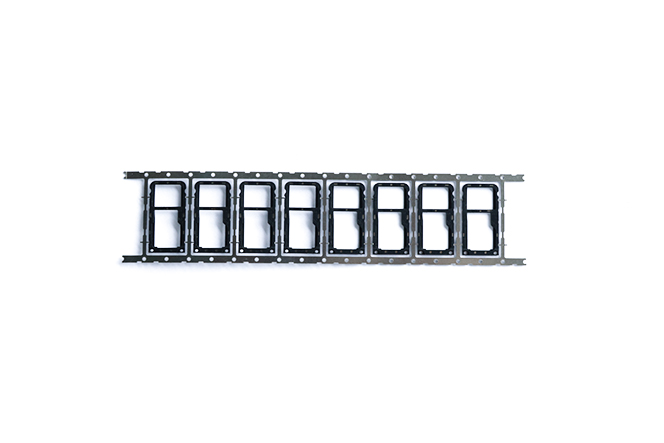

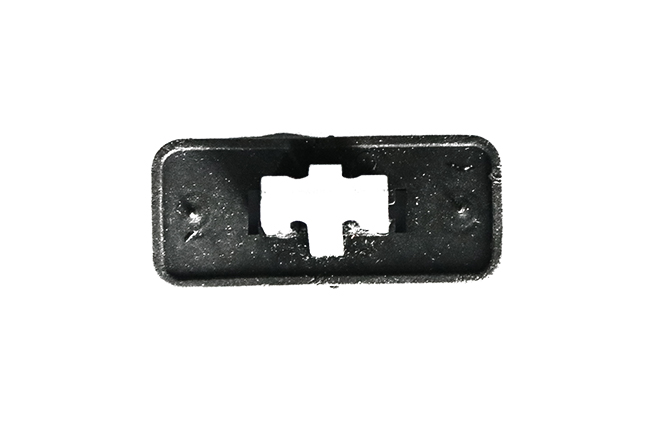

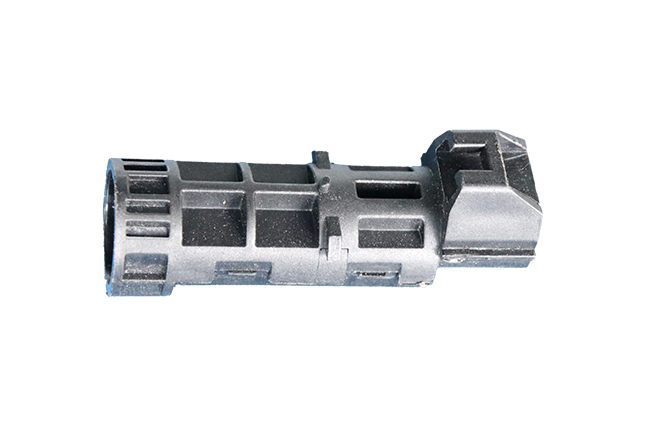

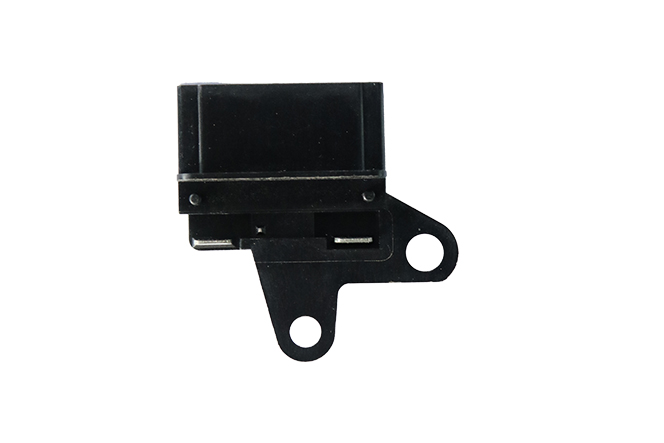

Hovedbruksområder	Typiske bruksscenarier

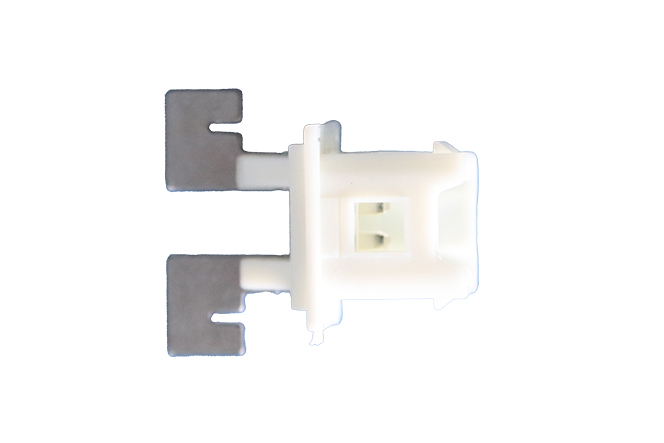

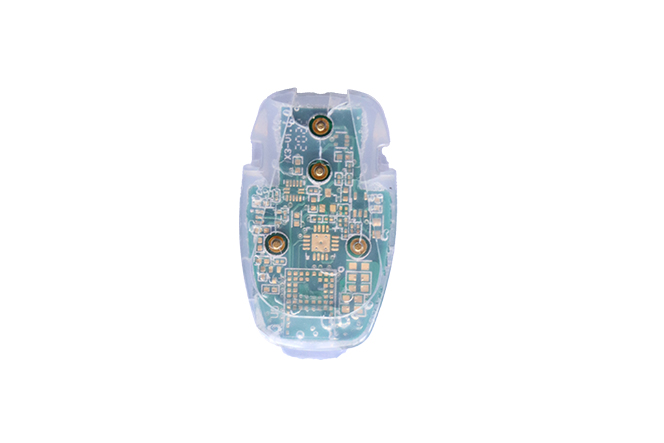

Elektronikk og elektrisk industri	Presisjonskontakter (som USB-grensesnitt, terminaler, kontakter) Elektroniske miniatyrkomponenter (sensorhus, relékomponenter, brytersammenstillinger), kabelmontasjer (injeksjonsoverstøping)
Bildeler	Små funksjonelle deler (lysføringslister, nøkkelmoduler, innvendige triminnsatser) Elektriske komponenter (sikringsskap, ledningsnettkontakter, elektronisk kontrollenhet (ECU) hus)
Medisinsk og forbruksmateriell	Medisinsk utstyr (sprøytestempler, kirurgiske verktøyhåndtak, testkorthus) Laboratorieutstyr (sentrifugerørslokk, pipettespisser osv.)
Daglige nødvendigheter og maskinvare	Produkter med metallinnsatser (glidelås, knapper, verktøyhåndtak) Multimateriale komposittdeler (tannbørstebustbase, kosmetisk emballasjedeksel)
Industrielle deler	Gir og transmisjonskomponenter (plastgir med metallaksler innebygd i dem) Tetninger og isolasjonsdeler (O-ringer innebygd, isolerende pakninger)

Vare			Enhet	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injeksjonsenhet	Skru dia		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Injeksjonstrykk		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretisk skuddvolum		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Skuddvekt		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Injeksjonshastighet		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Skrueslag		mm	100				120				140				150					160					180					200				240
	Skruehastighet		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Injeksjonshastighet		mm/s	130				130				130				130					120					120					120				120
	Temperaturseksjon(sone)		-	5				5				5				5					5					5					5				5
Klemming enhet	Klemming force		tonn	35				45				60				80					100					120					160				200
	Åpningskraft		tonn	3.8				4.3				9.2				14					17					20					20				25
	Fast bord	Bordstørrelse	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Slipsstang	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Enkelt skyvebord størrelse		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Roterende bord	Bordstørrelse	mm	700				800				900				1000					1100					1300					1600				1800
		Maks formstørrelse	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. formtykkelse		mm	140				160				200				250					250					300					350				400
	Åpningsslag		mm	180				200				200/250				250					250					300					350				400
	Åpner dagslys		mm	320				360				400 (fast)/450 (roterende)				500					500					600					700				800
Elektrisk	Ejektorkraft		tonn	1.5				1.5				1.5				3					3					5					6				6
	Ejektorslag		mm	37 (fast)		100 (skyve, roterende)		37 (fast)		100 (skyve, roterende)		37		100		50			100		50			100		50		100			50		100		100
	Maks. Press		kg/cm2	140				140				140				140					140					140					140				170
	Oljetankvolum		liter	100(fast bord)/140(glidende)/160(roterende)				120(fast bord)/160((skyve,roterende)				165(fast bord)/260(glidende)/290(roterende)				200(fast bord)/280(glidende,roterende)					310(fast bord)/330(skyve, roterende)					350(fast bord)/380(glidende,roterende)					480(fast tabell)/560(sliding.rotary)				510(fast bord, skyve, roterende)
	Kjølevannsvolum		liter/hr	50				50				60				80					80					80					80				80
	Systemmotor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Varmeapparat		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Total watt		kw	10				11.3				14.1				27.3					33					43					53				64
Annet	Maskinvekt		tonn	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Maskinstørrelse (LBH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1B2,0H4,7	3,2B2,2H4,9	433,4
